漲緊輪扭轉試驗機(試驗臺)

責任編輯：lingyue 　　　作者：菱悅試驗機　　　發布時間：2021-08-13

（臥式漲緊輪扭轉試驗機及局部圖）

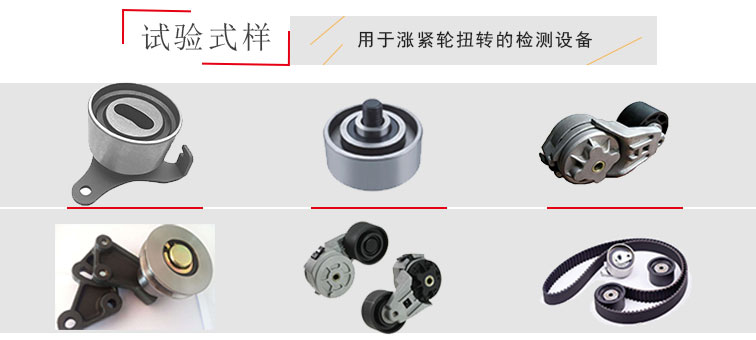

漲緊輪是用于汽車傳動系統的皮帶張緊裝置，其檢測需要專門的漲緊輪扭轉試驗臺檢測設備（濟南菱悅精密儀器有限公司專業生產）；漲緊輪分為改變帶輪的包角式或控制帶的張緊力而壓在帶上的隨動輪。
漲緊輪檢測引用標準：
SAE-J2436-2016漲緊輪試驗標準
JB/T 10859-2008  滾動軸承汽車發動機張緊輪和惰輪軸承及其單元
JJG 269-2006     扭轉試驗臺檢定規格
GB/T 2611-2007   試驗機通用技術要求

LY-漲緊輪扭轉試驗機系列： 5Nm型、10Nm型、20Nm型、50Nm型、100Nm型、200Nm型（此為普通型號，可定制）

1、扭矩量程： 5Nm、10Nm、20Nm、50Nm、100Nm、200Nm（多量程可選）
2、扭矩測量范圍：1%-100%FS
3、扭矩最小讀數值： 0.01Nm
4、試驗扭矩分辨率：1/±300000
5、試驗級別：0.5級/1級
6、扭矩示值相對誤差：≤±0.5%
7、扭矩重復性相對誤差：≤0.5%
8、轉角測量范圍： 0-10000°
9、轉角示值相對誤差：≤±0.5%
10、轉角最小讀數值：0.01°
11、試驗轉速：0.01°-720°/min無級調速
12、扭轉速度示值相對誤差：≤±0.5%
13、試驗空間：0～300mm（可定制）
14、試樣夾持方式：（可按用戶要求定制）
15、電源：AC 220V±10％，50Hz；
16、主機凈尺寸(mm)：約1050*430*550mm
漲緊輪檢測試驗方法
1.漲緊輪的特性
1.1.漲緊輪特性的測量在漲緊輪專用扭矩試驗臺上進行。在測試時，應將漲緊輪扭轉至許用彎曲應力相對應扭轉角度三次之后進行。
1.2在專用扭矩試驗臺測試時，漲緊輪的安裝條件及有關測量工具應由供需雙方協議規定。
1.3漲緊輪的檢測過程及實驗結果：漲緊輪在專用扭矩試驗臺上測試的過程及實驗報告；根據不同的漲緊輪做專用的工裝，安裝在試驗臺上進行測試。
2.漲緊輪試驗設備（漲緊輪扭轉試驗臺）

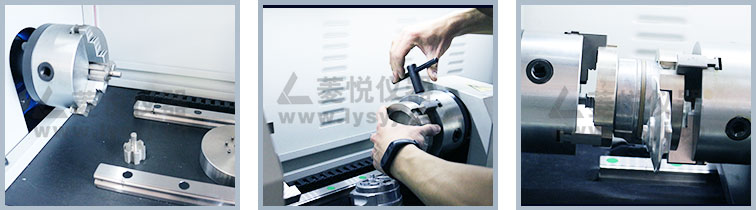

2.1漲緊輪扭轉試驗臺工裝及其安裝圖片：
2.2漲緊輪扭轉試驗臺圖片：
見視頻：漲緊輪扭轉試驗臺.mp4

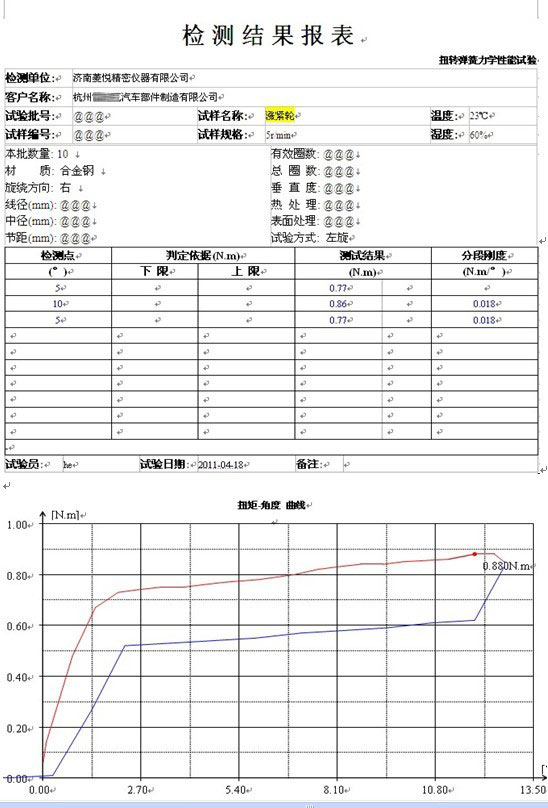

2.3漲緊輪扭轉試驗臺的檢測結果報告：
張緊輪檢測報告
