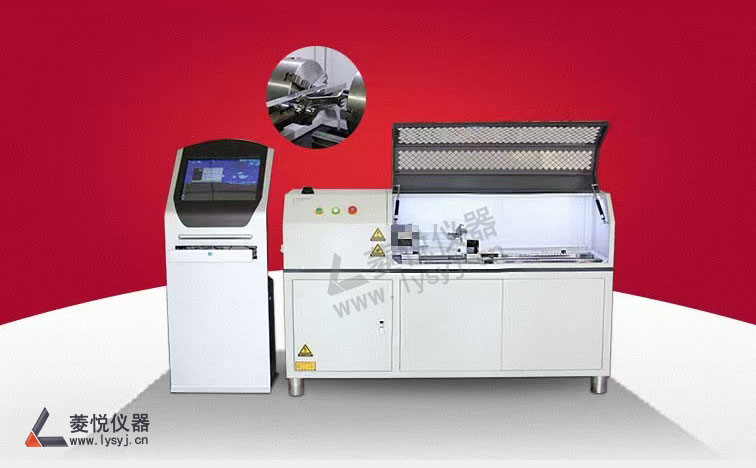

五金工具扭轉剛度測試機

責任編輯：lingyue 　　　 作者：菱悅試驗機 　　　發布時間：2024-10-18 1.  樣式：臥式
2.  最大試驗力：10Nm、20Nm、50Nm、100Nm、200Nm、300Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm（多量程可選）
3.  試驗力分辨率： 0.01Nm/0.1Nm/1Nm
4.  精確測量范圍: 1%FS-100%FS；
5.  試驗力示值相對誤差：＜±0.5%
6.  試驗力示值重復性誤差：＜0.5%
7.  扭矩分辨力：1/300000（全程分辨力不變）
8.  加扭矩方向：正反兩方向轉角測量范圍：0～1000rad（0-365000°）
9.  角度分辨率：0.01°
10. 轉角示值相對誤差：＜±0.5%
11. 轉角示值重復性誤差：＜ 0.5%
12. 扭轉附具：（可按用戶要求定制）
13. 試驗行程：500mm/600mm/1000mm可加大
14. 扭轉速度示值相對誤差：＜±0.5%
15. 扭轉速度示值重復性誤差：＜ 0.5%
16. 試驗機級別：0.5級/1級
五金工具扭轉試驗機測試原理：
1.扭轉試驗機主機采用臥式結構。左端扭矩盤連接傳感器為固定端，右端加載為交流伺服電機通過擺線減速機傳動帶動加力盤轉動，通過對試樣加載將扭矩傳到扭矩盤端來進行試驗，加載系統可沿導軌移動和固定，用于調整試驗空間；
2.傳動系統通過采用交流伺服電機和驅動器，保證試驗過程的寬范圍速度連續調節和均勻加載；
3.扭矩及扭角的檢測采用高精度扭矩傳感器，可正反兩方向測量扭矩；扭轉角的輸出是通過交流伺服電機導出，保證顯示角度的真實有效。通過計算機數據采集處理系統，將傳感器信號處理后在計算機屏幕上顯示；
4.測量控制系統試驗力測量控制系統由高精度雙向對稱性扭矩傳感器、穩壓電源、測量放大器、A/D轉換等組成；位移測量控制系統由倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機控制、數據處理、顯示等功能；
5.試驗過程整個試驗過程采用基于Windows平臺、使用以圖形為界面的視窗式操作軟件，由鍵盤輸入試驗參數，鼠標操作虛擬按鈕，自動完成全部試驗過程。屏幕顯示扭矩、角位移、扭矩—角位移曲線、試驗機工作狀態等，也可單獨測定其某個參數，并可打印出試驗報告；
6.試驗結果由計算機控制系統對試驗過程的控制和數據處理自動化、試驗報告多樣化如曲線圖、EXECEL、文本文件等方式。因此可形成多種報表格式，方便打印、分析試驗結果。
